单位 变电站名称 容量构成(MVA) 2012年最大运行负荷（MW) 单台主变故障时其余主变负载率（%） 主变N-1校验
主变负载率<100% 主变负载率<130%
城区分局 东关变 2×40 45.68
安家井变 2×40 43.89
流仓变 2×31.5 50.98
城中变 2×50 30
市郊局 头步变 2×50 90
海子街变 20+40 20
撒拉溪变 1×50 20
清水变 1×20 20
大屯变 1×20 8
小坝变 1×50 30
百家哨变 2×5 10
关口变 1×5+1×3.15 7.5
小吉场变 2×5 8
林口变 1×5 5
朱昌变 1×8 8
燕子口变 1×8 6
田坝变 1×5 4
普宜变 1×5 4
1.发电厂装机情况：
Ａ厂：火电厂，装机总容量 300 MW，其中：
容量为 100 MW者 2 台，电压 10.5 kV， cosφ=0.80
容量为 50 MW者 2 台，电压 10.5 kV， cosφ=0.85
B厂：火电厂，装机总容量 200 MW，其中：
容量为 50 MW者 4 台，电压 10.5 kV， cosφ=0.80
2.负荷情况：
参数／厂站名 厂 A 厂 B 站 1 站 2 站 3 站 4
Pmax MW/cosφ 40/0.85 40/0.85 50/0.85 40/0.85 50/0.85 50/0.85
Pmin MW/cosφ 25/0.85 25/0.85 30/0.85 25/0.85 30/0.85 30/0.85
低压母线电压(kV) 10.5 10.5 10 10 10 10
负荷等级I, II (%) 75 75 75 75 75 75
Tmax (H) 5000 5000 5000 5000 5000 5000
主变年运行时间(H) 8760 8760 8760 8760
备用要求 备 备 备 备 备 备
调压要求 逆 逆 逆 常 常 顺
3.发电厂与各变电所地理位置图：
⊙A ③
①
②
④
⊙B
↑北
图中1厘米代表20公里。平原地区，无湖泊，年平均气温为25℃。
2原始资料分析
2.1 有功平衡校验
（1）用电负荷：
（2）供电负荷：
（3）发电负荷：
（4）备用容量：
（5）发电厂可以提供的备用容量：
可见，经过计算与要求的最小备用容量相比较，满足备用要求，使有功功率平衡。
2.2 无功平衡校验
（1）发电厂发出的总无功：
（2）负荷消耗总无功：
（3）变压器消耗总无功：
（4）总无功负荷：
（5）无功备用容量：
（6）已有备用容量：
满足要求，使无功功率平衡。

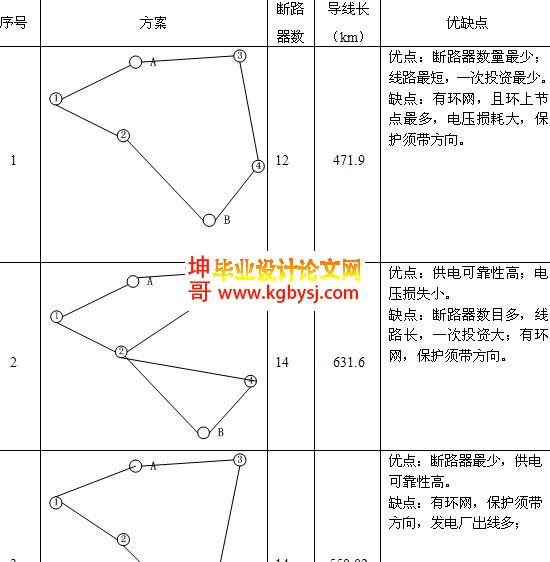

2.3可选方案
（1）由任务书可知四个待扩建的变电所都存在相当比例的重要负荷，首先确定四个变电所都为有备用的接线方案，即双回,环网接线,两端供电方式
（2）根据各变电所之间的地理位置的远近,尽可能减少铺设线路的长度而达到有备用的接线方式。
（3）通过对供电可靠性、电能质量、运行维护的方便性的比较
|
